CMCP-1100工業低成本加速度計屬于“ICP”型，屬于行業標準。所有ICP加速度計均使用2至10 mA的CCD或“恒流二極管”供電。帶有短電纜的便攜式設備，為了延長電池壽命，使用2.0 mA范圍內的CCD。CMCP500系列監視器可能需要為更長的儀器線供電，使用4.4 mA CCD。
推薦的電源電壓為24 VDC，但可以使用18至30 VDC的電源電壓。CMCP-1100的偏置輸出電壓通常接近10.0 VDC，不依賴于電源電壓。
CMCP-1100加速度計的接線非常簡單，但如果完成不正確，將導致加速度計的永久性損壞。
******請勿將加速度計直接連接到電源。*******
恒流二極管與常規二極管的不同之處在于它將以相反方向傳遞無限電流。確保CCD安裝正確極化或加速計會被損壞。

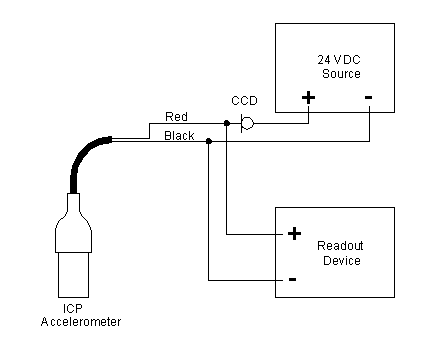

下圖顯示了如何將ICP加速度計正確連接到外部電源和讀出設備，如數字電壓表（DVM）或示波器：
